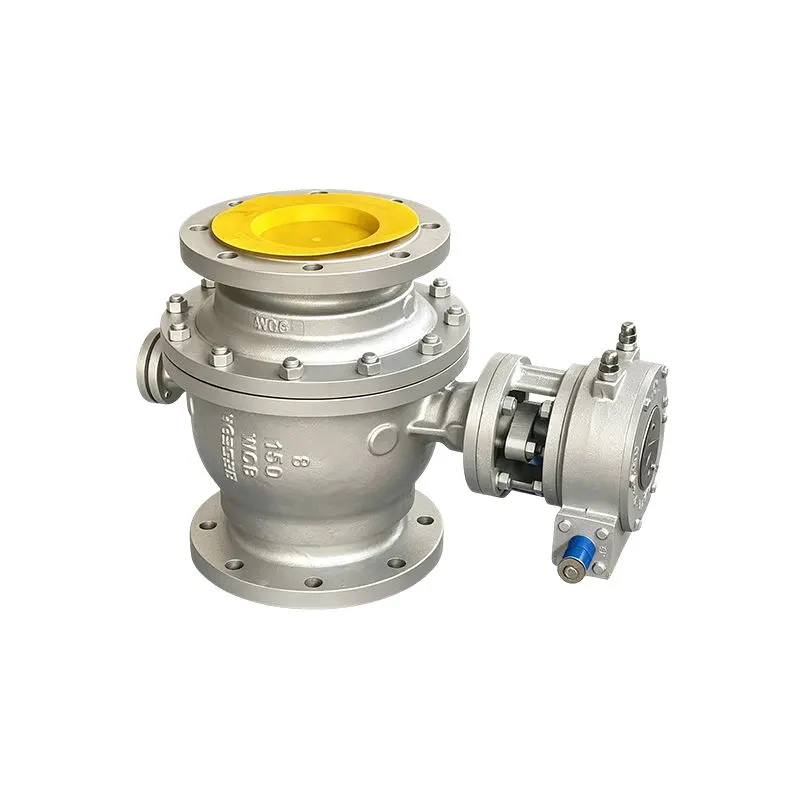

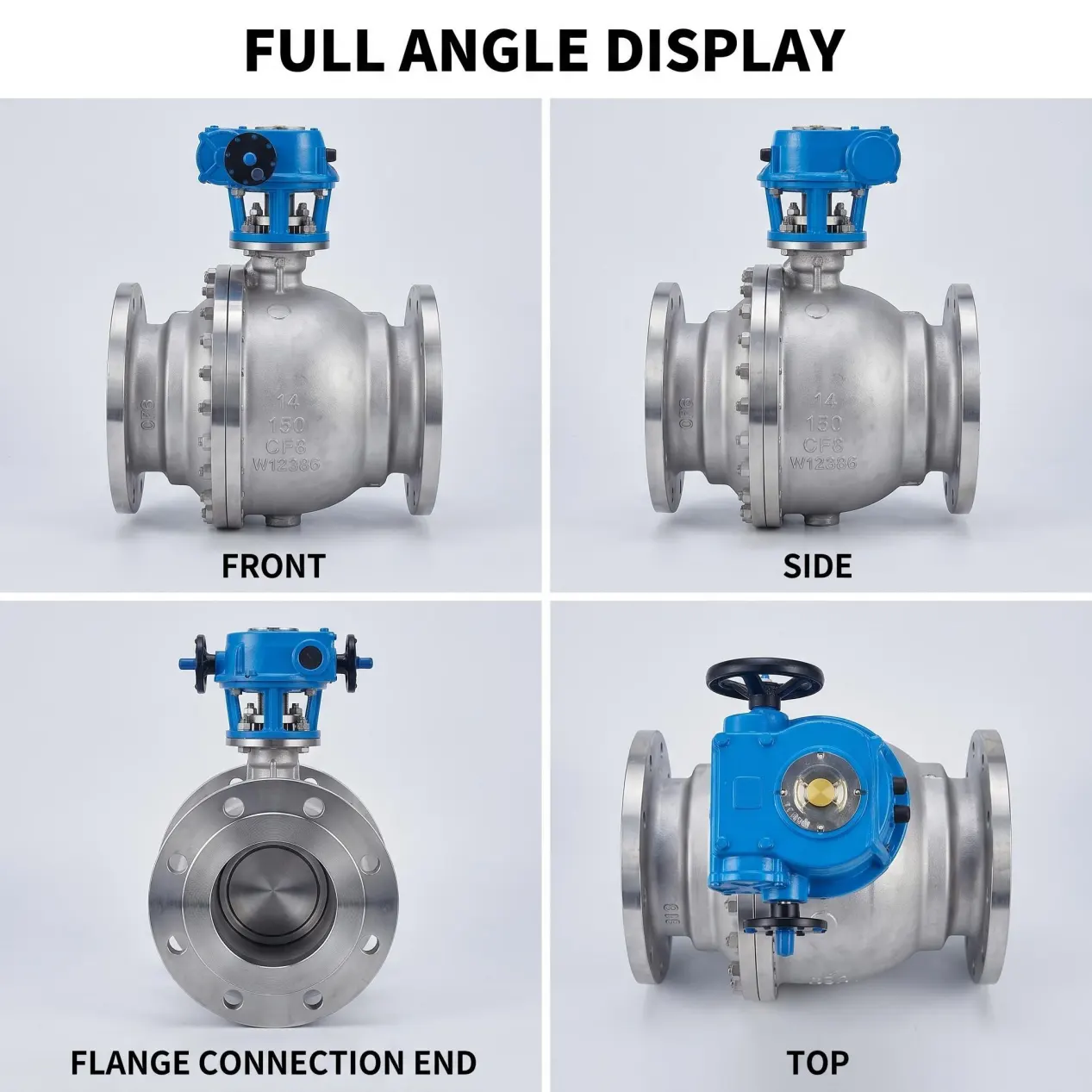

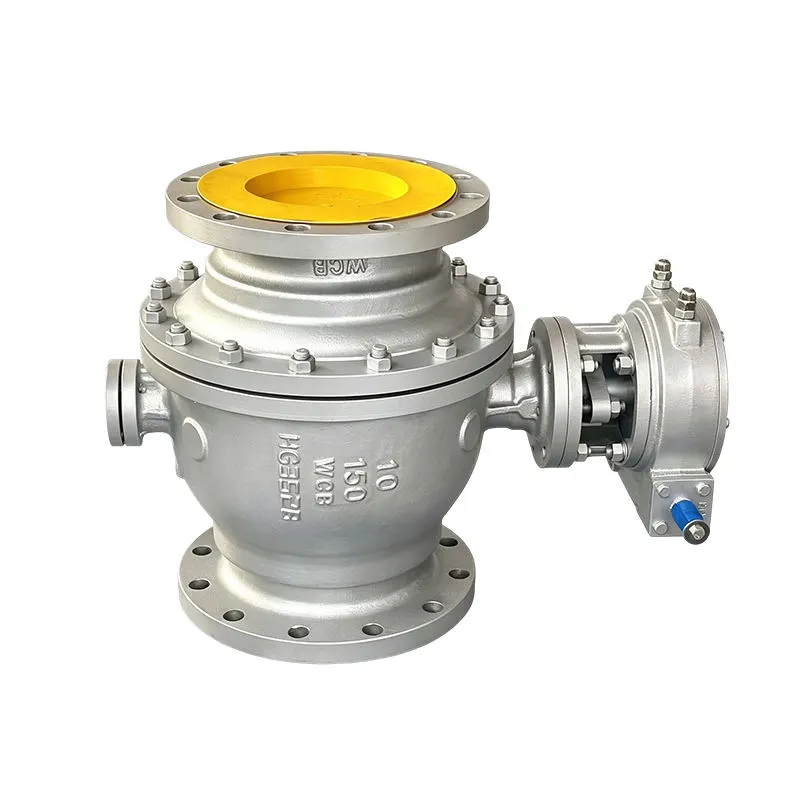

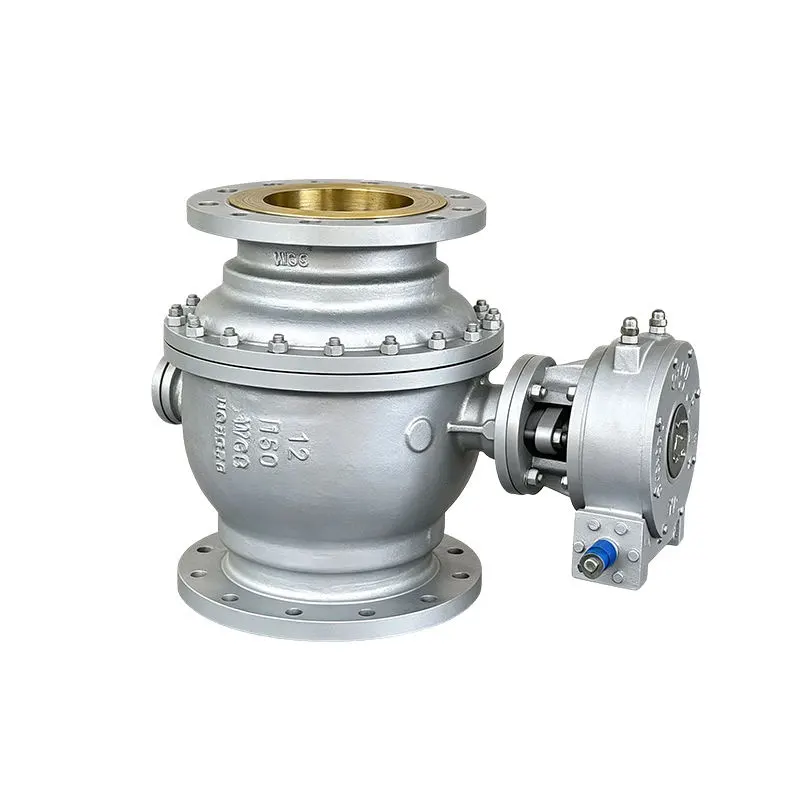

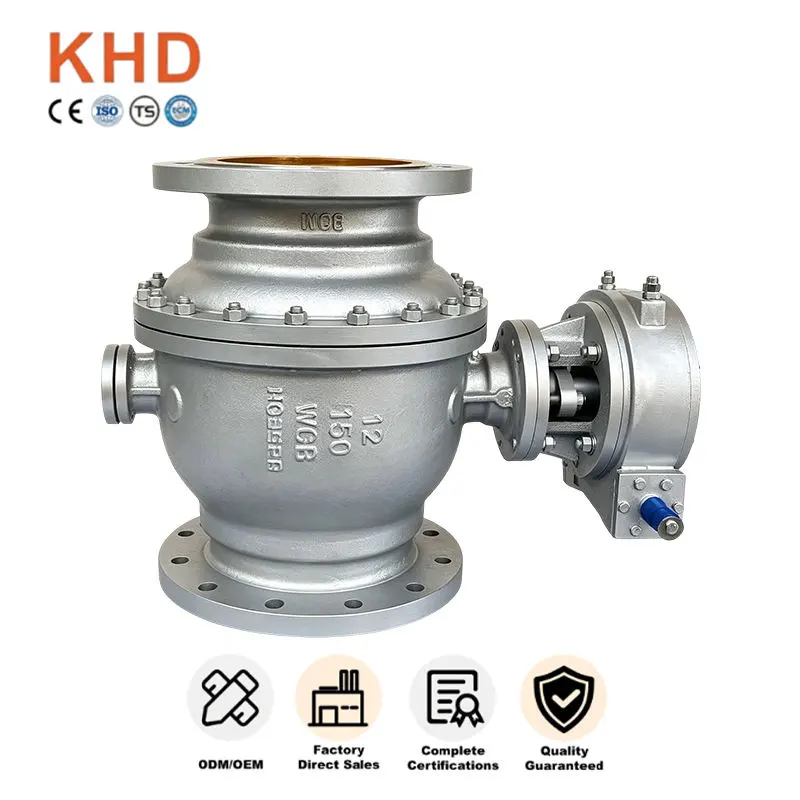

WCB koolstofstaal vaste balklep

Die WCB Carbon Steel Fixed Ball Valve is 'n swaardiens industriële klep wat gebou is vir pypleidingisolasie en vloeibeheer, vervaardig deur Huadu Valve Group. Dit gebruik 'n vaste balontwerp en A216 WCB-koolstofstaalmateriaal, wat goed geskik is vir kritieke hoëdrukpypleidingwerktoestande.

Hierdie industriële klep werk betroubaar onder deurlopende hoëdrukdiens en langsikluswerking, wyd gekies vir projekte waar seëlveiligheid en lang dienslewe kernvereistes is.

Grondstowwe en strukturele voordele

Premium A216 WCB koolstofstaal liggaam

Die WCB koolstofstaal vaste balklep word gegiet uit A216 WCB koolstofstaal, wat hierdie kernverdienstelikheid bring:

- Hoë meganiese sterkte en uitstekende impakweerstand

-Goeie temperatuuraanpasbaarheid teen drukstuwing en waterhamer

- Voldoende wanddikte vir hoëdrukklasdiens

- Stywe gietinspeksie om interne en oppervlakdefekte uit te skakel

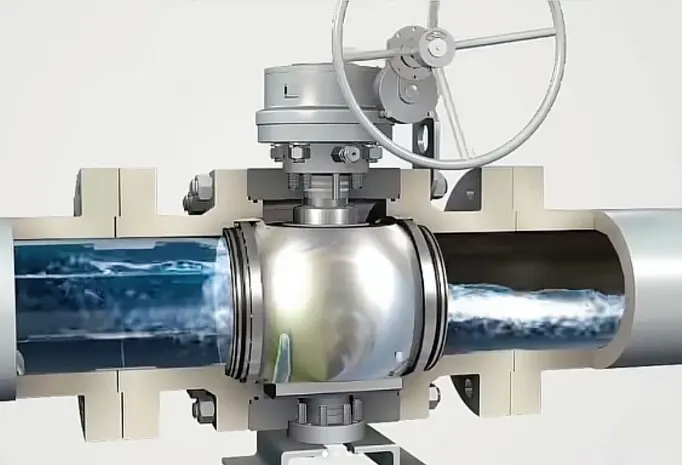

Trunnion gemonteerde vaste balstruktuur

Anders as gewone drywende kogelkleppe, dra ons vaste balontwerp die meeste pyplyndruklading na boonste en onderste steunskagte oor. Die bal bly in posisie gesluit, so klepsitplekke dra slegs minimale kontakkrag. Dit verminder sitplekskuur aansienlik selfs met gereelde oop-toe-siklusse onder volgehoue ​​hoë druk. Stabiele tweerigtingseëling voorkom lekkasie ongeag die drukrigting, wat stelselveiligheid vir kritieke proseslusse verbeter.

Geoptimaliseerde verseëling en veiligheidskonstruksie

Veerbelaaide drywende sitpleksamestelling is toegerus vir hierdie WCB koolstofstaal vaste balklep. Ingeboude vere vergoed vir geringe slytasie na duisende bewerkings om stywe afsluitwerkverrigting te handhaaf. Anti-uitblaasstam dien as standaard veiligheidskenmerk teen skielike drukspieke. Meerlaagse grafiet-verpakking minimaliseer voortvlugtige emissies rondom stamgapings. Alle seëlkomponente is spesiaal aangepas vir hoëdruk, mediumtemperatuur werkende media in plaas van generiese onderdele.

Sleutel eienskappe

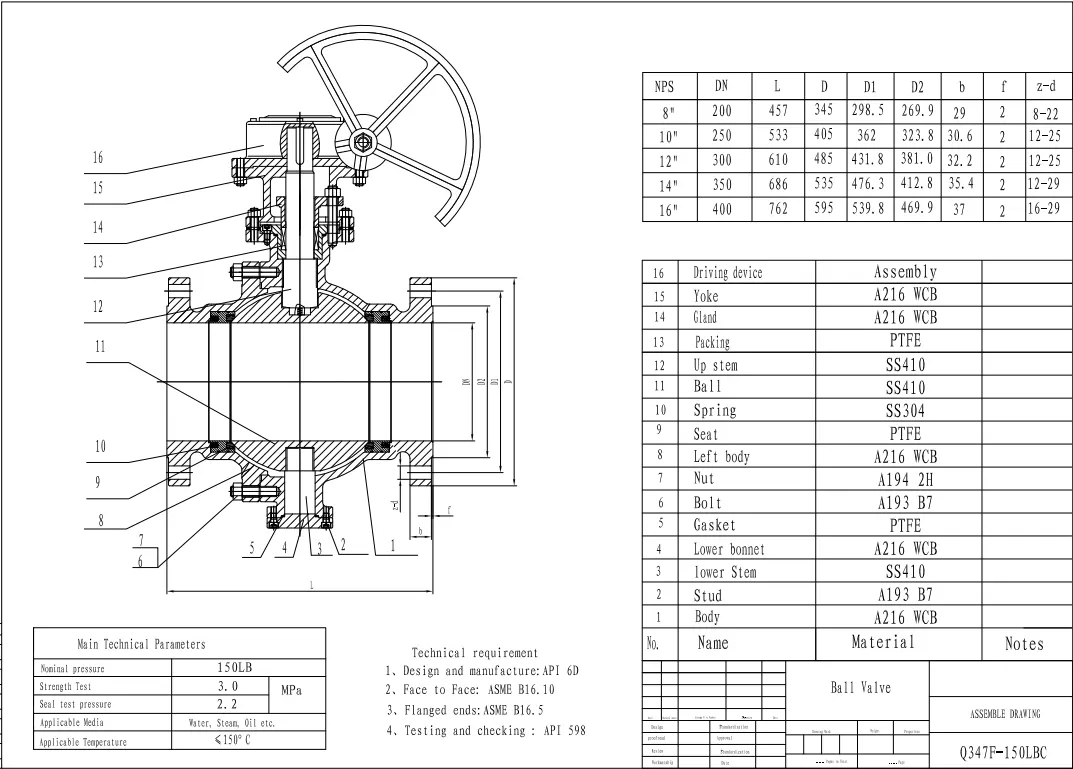

Tegniese spesifikasies

Standaard parameters

Grootte: DN50-DN1200

Drukgradering: Klas150-Klas2500

Materiaal: A216 WCB koolstofstaal

Struktuur: Vaste balklep gemonteer op 'n tap

Temperatuurreeks: -29 ℃ ~ 425 ℃

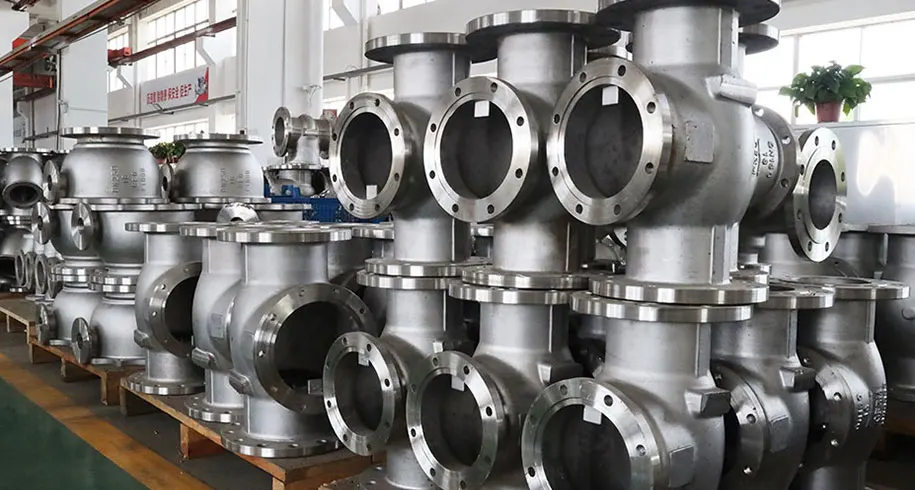

Vervaardigingsproses

Die WCB Koolstofstaal vaste balklep gaan deur:

- Gekwalifiseerde A216 WCB giet produksie

- Hittebehandeling vir stabiele materiaal eiendom

- CNC presisie bewerking vir verseëling van oppervlaktes

- Montage met bypassende verseëling en aktuatorkomponente

Prestasiekenmerke

- Lae slytasie-tapstruktuur vir gereelde fietsrydiens

- Betroubare tweerigting-stywe afsluiting

- Lae sitplekmislukkingskoers onder voortdurende hoë pypleidingdruk

- Versoenbaar met verskeie aktuatoropsies: handrat, pneumaties, elektries

– Ontwerp vir vol-oop/vol toe isolasiediens

Toepassingsgebiede

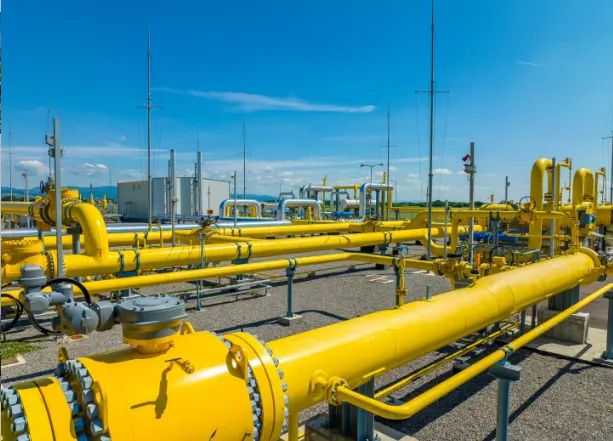

Olie- en gasbedryf

Die WCB koolstofstaal vaste balklep word wyd toegepas in:

- Aardgas transmissie hoofpypleidings

- Olieraffinadery-proseslyne

- Ru-olie-oordragfasiliteite

- Pypstelsels vir die versameling van petrol

Petrochemiese Nywerheid

- Hoëdruk petrochemiese proseslusse

- Proses eenheid hoof isolasie pyplyne

- Mediumtemperatuur nie-korrosiewe en ligte korrosiewe vloeistofkringe

Kragbedryf

- Kragstasie se hoofprosespype

- Swaardiens nywerheidsaanleg-lusstelsels

Algemene nywerheidsprojekte

- Nuwe EPC-projekpyplynpakkette

- Bestaande pypleiding opknapping en opknappingswerk

- Industriële terreine met moeilike onderhoudtoegang en hoë veiligheidsvereistes

Kwaliteitbeheer en Projekverkrygingsondersteuning

As 'n gesertifiseerde klepvervaardiger met ISO-, CE- en API-sertifikate, ondergaan elke WCB-koolstofstaalvaste balklep volledige fabriekstoetse voor versending, insluitend hidrostatiese doptoets, sitplekseëltoets en dimensionele inspeksie. Volledige toetsing word geïmplementeer vir swaardiens-grootgrootte kleppe sonder monsterneming-inspeksie. Grondstofverifikasie, gietinspeksie, samestellingtoesig en voltooide kleptoetse loop deur die hele produksiewerkvloei. Materiaaltoetssertifikate en inspeksieverslae kan verskaf word vir tender indiening en terreinaanvaarding.

Buigsame konfigurasie-opsies is beskikbaar volgens werksomstandighede op die perseel, wat verskillende drukgrade, kombinasies van seëlmateriaal en veelvuldige bedryfsmodusse dek. Buigsame MOQ ondersteun voorbeeldtoetsing, klein voorraadvoorraad en groot volume grootmaatprojekbestellings. Huadu Valve Group se WCB vaste kogelkleppe word wêreldwyd uitgevoer en verdien herhaalde bestellings van wêreldwye industriële kliënte.

Hoe is die sitplek- en stamverseëling gebou vir werklike werfduursaamheid?

Ons gebruik veerbelaaide drywende sitplekontwerp vir hierdie vaste balklep. Interne vere hou die sitplek teen die baloppervlak gedruk. Wanneer geringe slytasie plaasvind na duisende bewerkings, kan vere vergoed vir klein gapings, wat goeie seëlwerkverrigting oor tyd handhaaf. Anti-uitblaas-stamstruktuur is ingebou as standaard veiligheidskenmerk. Onder onverwagte pyplyndrukpyle verhoed dit dat die stam uitblaas. Meerlaagse grafietverpakking is toegerus vir stingel verseëling, om klein voortvlugtige emissies rondom stingelgaping te stop. Hierdie seëlonderdele is nie generiese goedkoop onderdele nie; hulle word gekies om by hoë druk en medium temperatuur werksomstandighede te pas.
