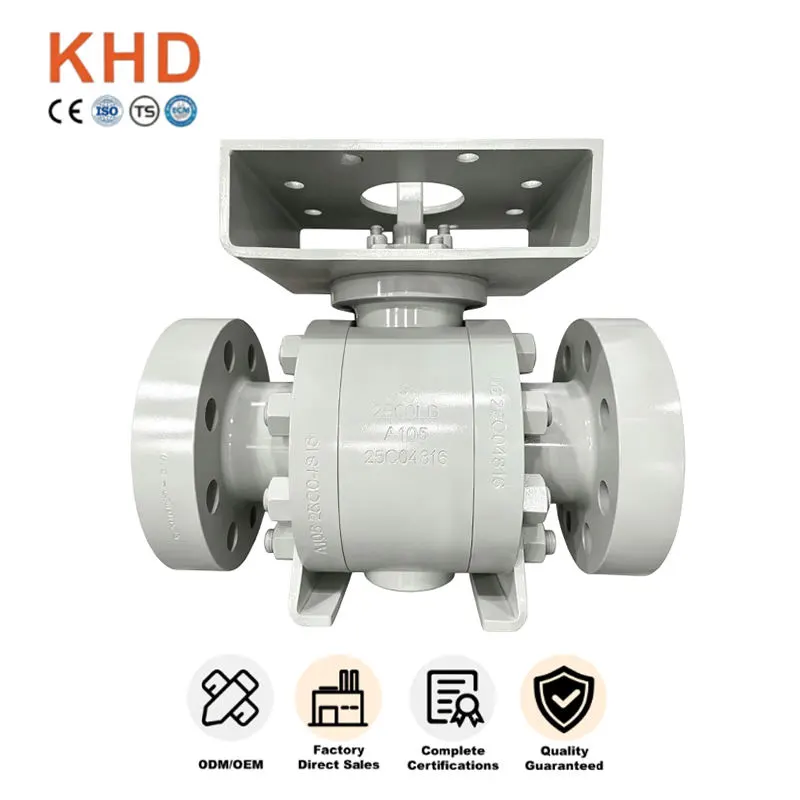

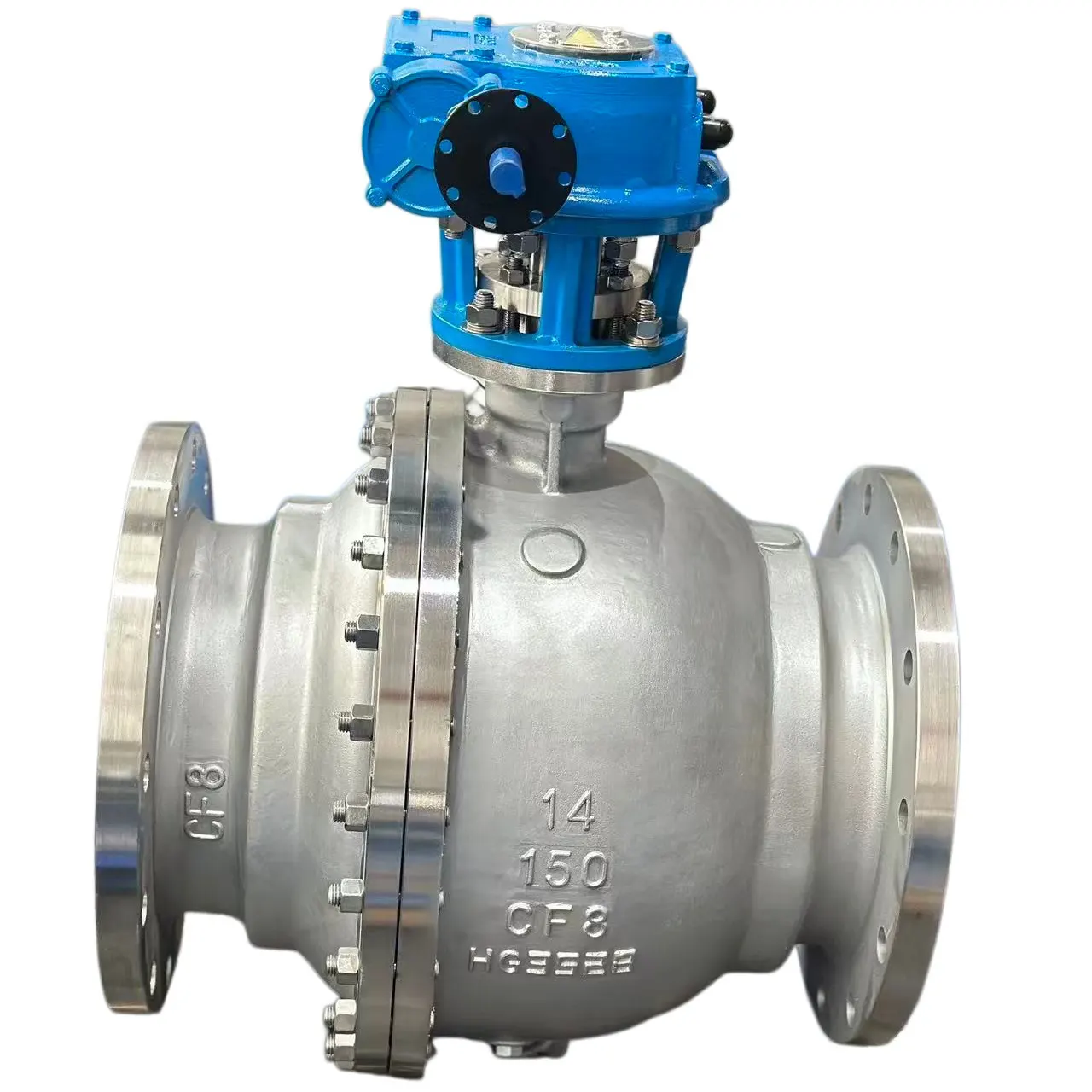

Vlekvrye staal vaste balklep Gesmede flensbalklep

Produk Kenmerke

- Trunnion gemonteerde vaste bal struktuur, geskik vir groot boor en hoë druk werksomstandighede.

- Gesmede klepliggaam met digte materiaal, hoë meganiese sterkte en goeie anti-korrosie-prestasie.

- Volle poortontwerp, klein vloeiweerstand, groot vloeikapasiteit, gerieflik vir skoonmaak van pypleidings.

- Veerbelaaide drywende sitplek besef tweerigting-stywe afsluiting, lae lekkasietempo.

- Anti-uitblaas-stamontwerp, ingebou in antistatiese en brandveilige struktuur wat voldoen aan API 607.

- Selfverligtende sitplek vir abnormale holte-oordruk om werkingsveiligheid te verbeter.

- Lae bedryfswringkrag, ondersteun gereelde oopmaak-toe-siklusse vir langtermyn-stabiele diens.

Sleutel eienskappe

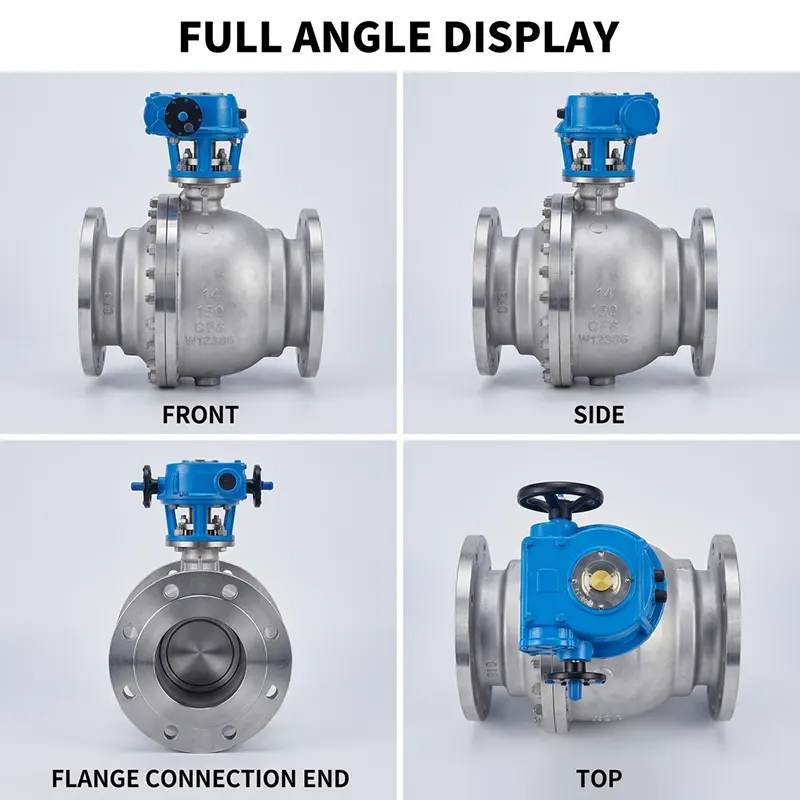

Produk Struktuur

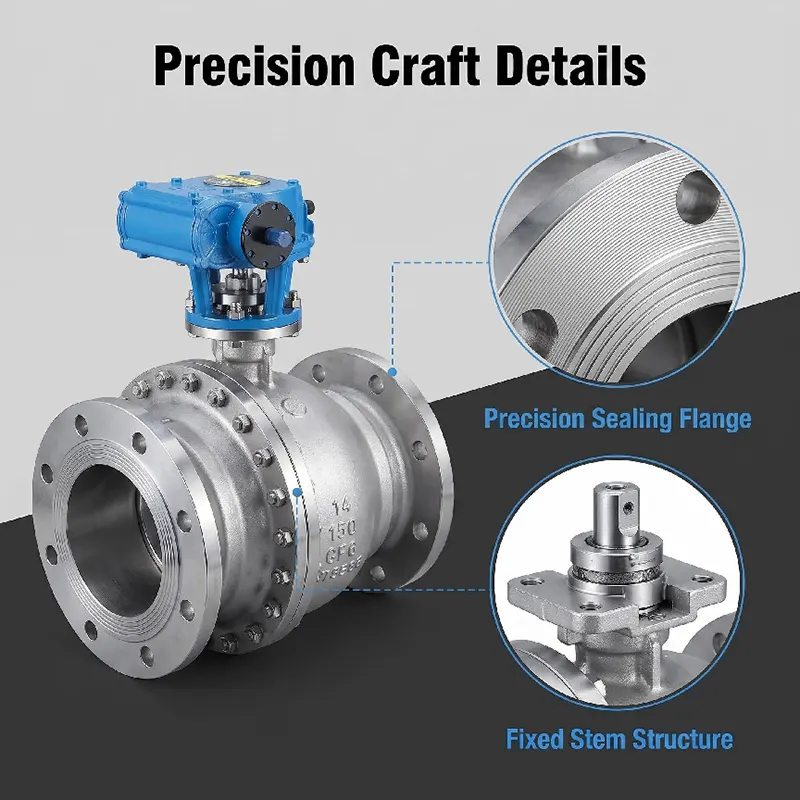

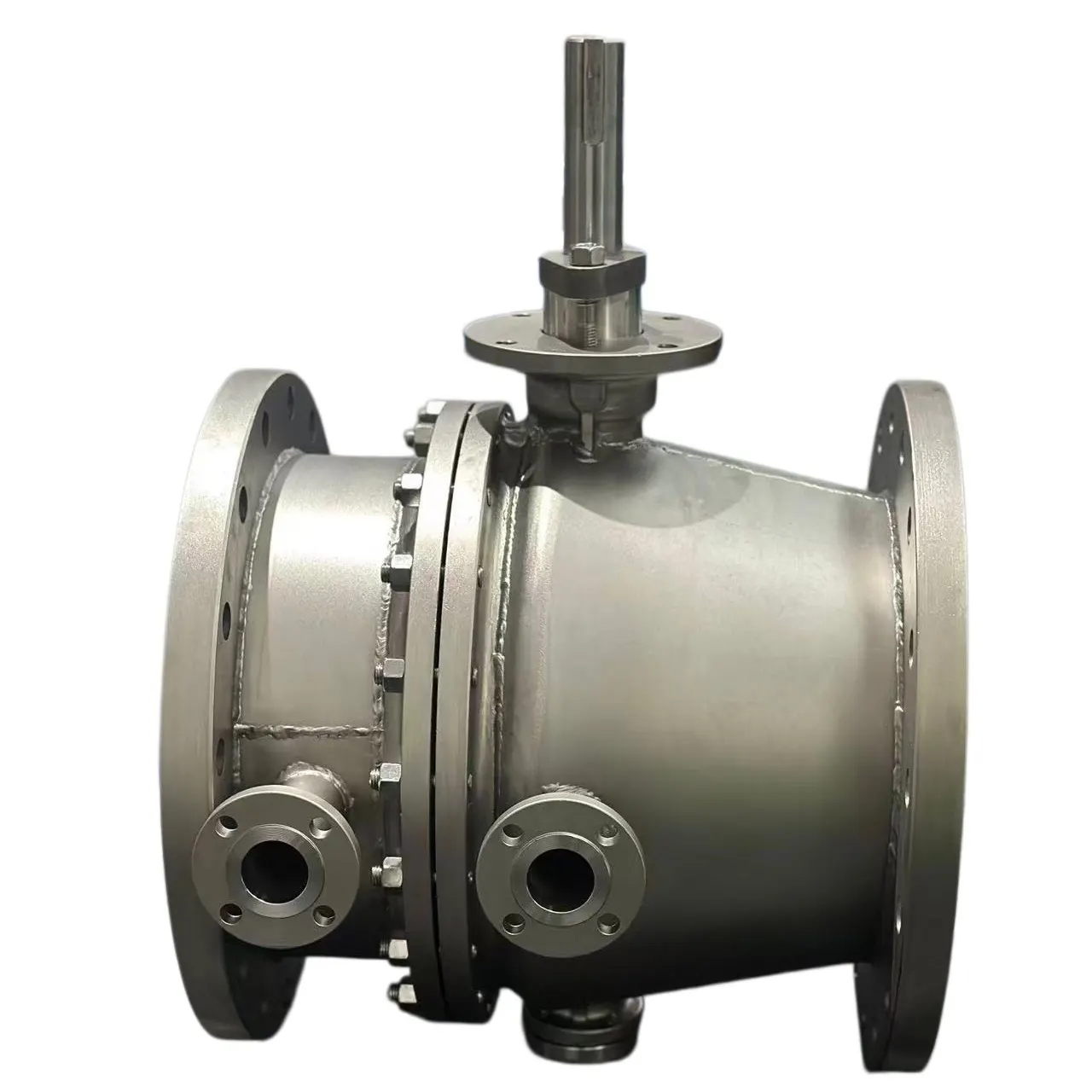

Dit is 'n vlekvrye staal vaste balklep gesmede flensbalklep. Die bal word ondersteun deur boonste en onderste tapasse in plaas daarvan om deur sitplekkrag te dryf. Belangrikste komponente sluit in gesmede klepliggaam, enjinkap, vaste bal, boonste en onderste tapasse, veervoorgelaaide drywende sitplekke, anti-uitblaassteel, flensverbindingspunte en ISO 5211 boonste monteerkussing vir aktueerders. Dubbelblok- en uitloopfunksie kan op versoek voorsien word. Flens gesig opsies: RF, RTJ.

- Klepliggaam / enjinkap: Gesmede vlekvrye staal A182 F304 / A182 F316L

- Bal: Gesmede vlekvrye staal, hard-verchroomde of Stellite harde gesig

- Stingel: A182 F316 vlekvrye staal

- Sitplekseël: PTFE / RPTFE vir sagte seël; Stellite 6 harde legering vir metaal harde seël

- Pakking en O-ring: FKM, PTFE, aangepas vir verskillende temperatuurmedia

- Boute: B8 / B8M vlekvrye staal boute

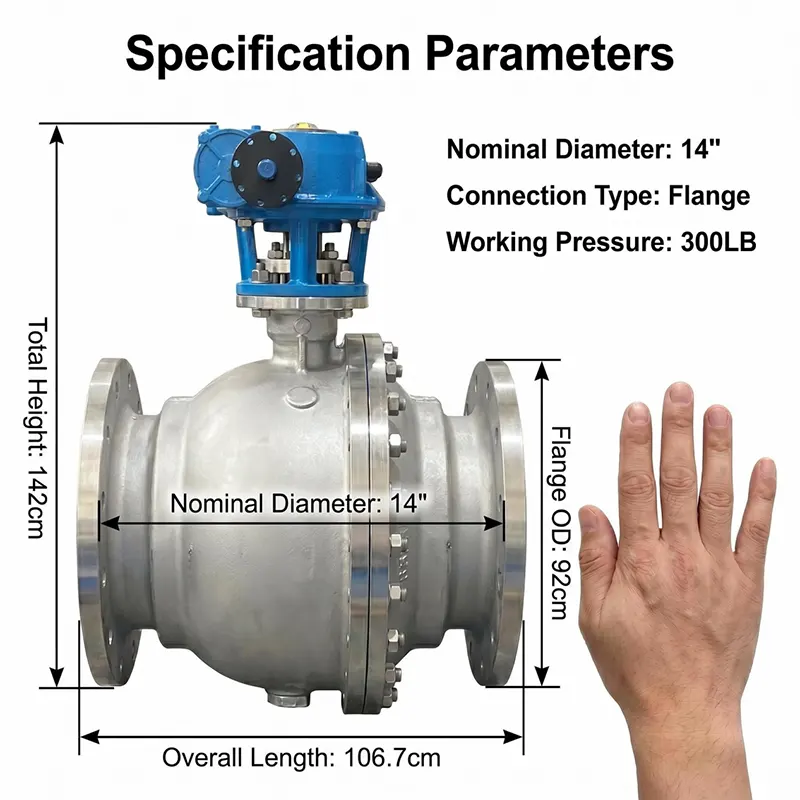

Druk- en temperatuurreeks

-Drukklas: PN16-PN100, Klas150-Klas2500

- Werkstemperatuur:

• Sagte-seël weergawe: -29℃ ~ +200℃

•Metaal hardeseël weergawe: -29℃ ~ +425℃

-Toetsstandaard: API 598, doptoets 1,5 keer gegradeerde druk; sitplektoets 1,1 keer gegradeerde druk

- Groottereeks: DN50-DN600 (NPS2"-NPS24")

Tipes operasie

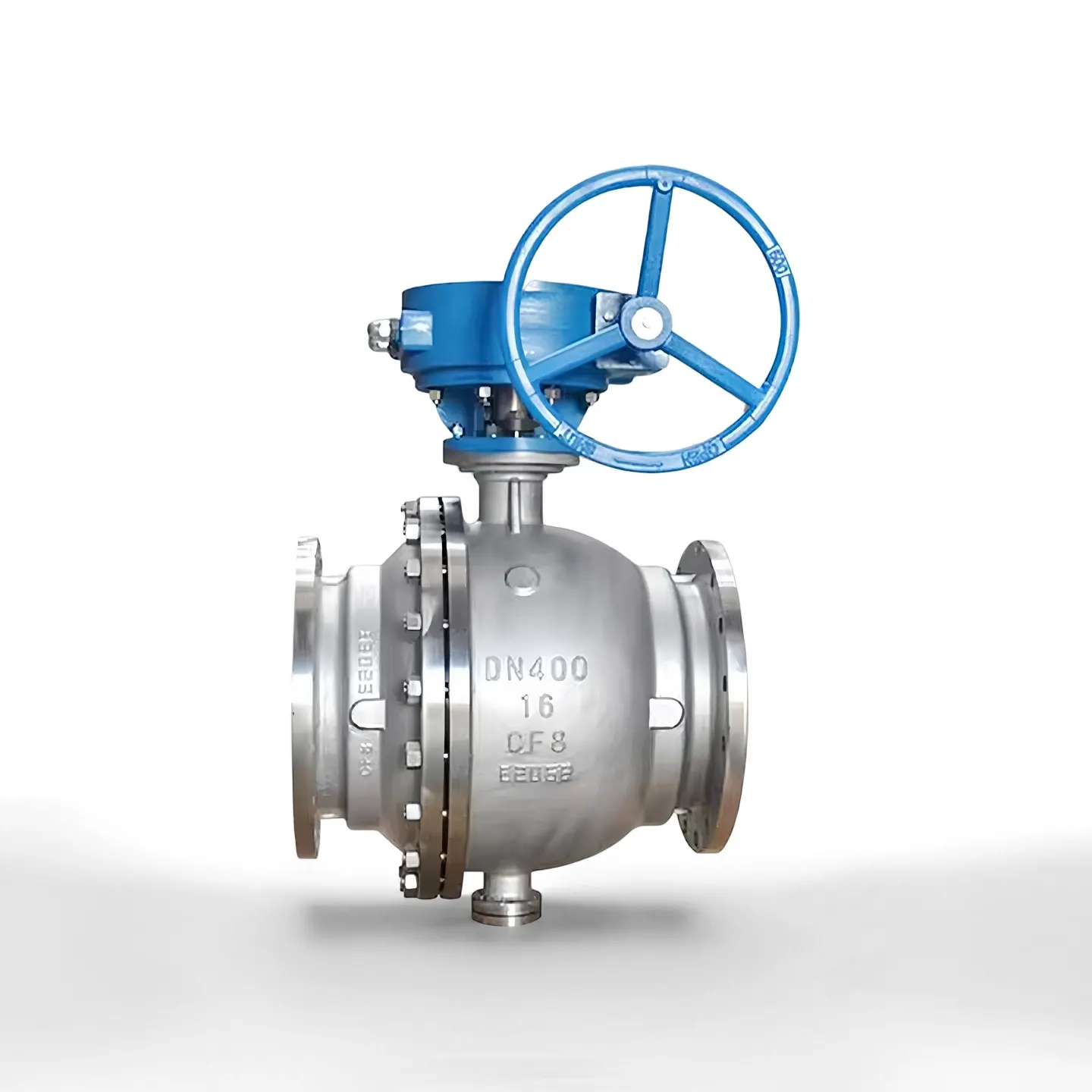

-Handleiding: Wurmrat-operateur vir groot wringkragvereistes

-Pneumaties: Enkelwerkende / dubbelwerkende pneumatiese aktuator, met limietskakelaar en solenoïedklep

-Elektries: Aan-af tipe of modulerende elektriese aktuator vir outomatiese afstandbeheer

- Hidrouliese / elektro-hidrouliese aandrywing beskikbaar op spesiale versoek

Alle aktueerders pas by ISO 5211-monteerplatform.

Aansoeke

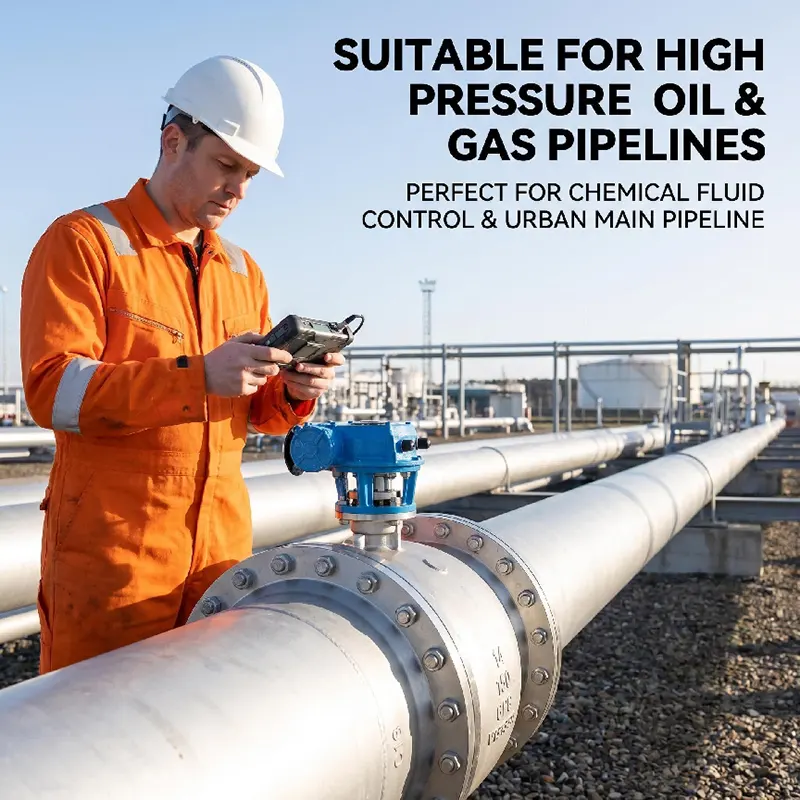

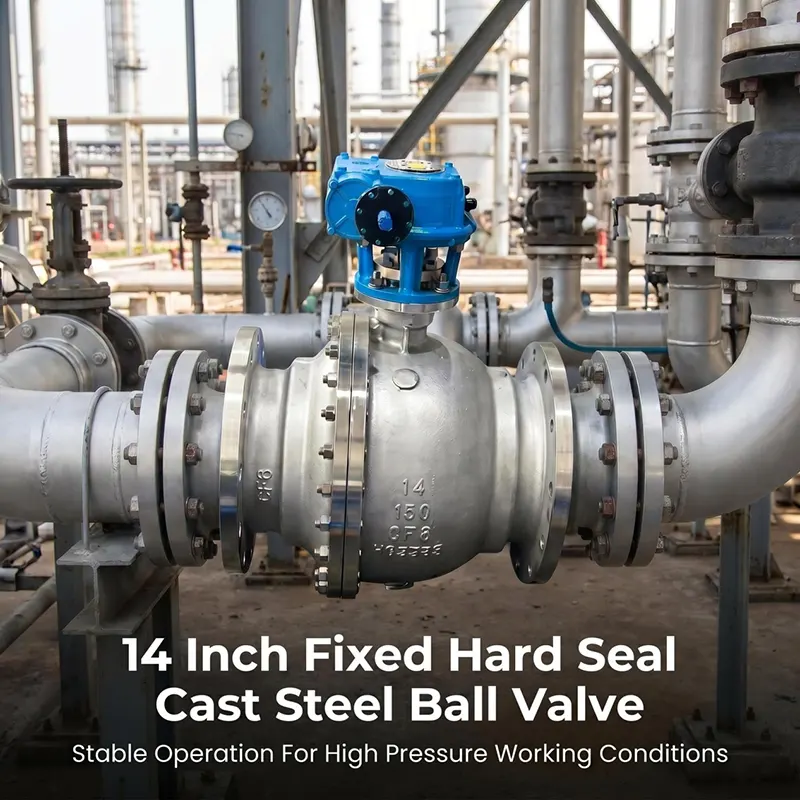

Wyd aangeneem vir aan-af- en isolasiediens vir vloeistof, gas en korrosiewe medium. Word hoofsaaklik gebruik in olie- en gas-langafstandpypleidings, petrochemiese aanlegte, chemiese verwerking, kragopwekking, waterbehandeling, LNG en ander swaardiensnywerheidsprojekte.

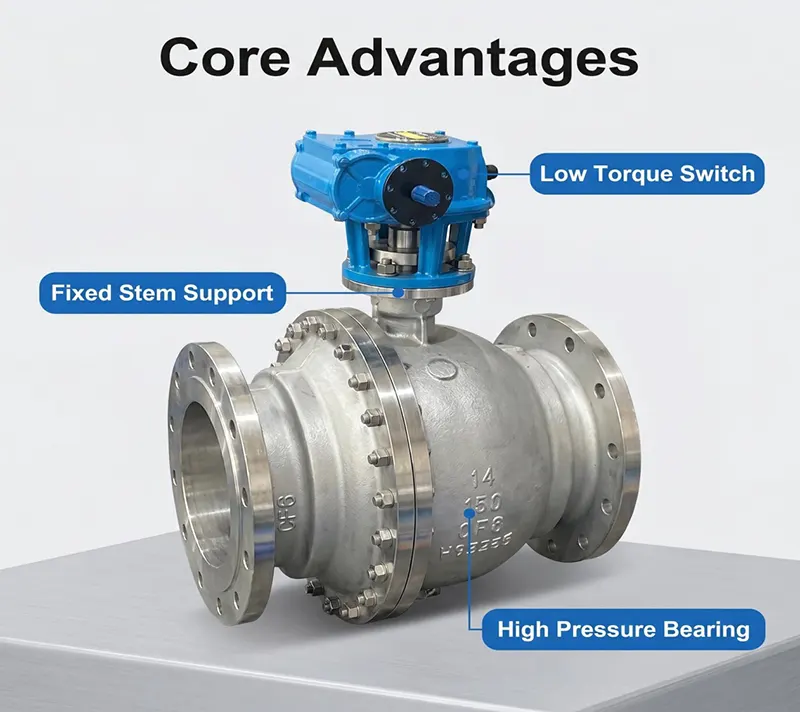

Hoekom kies ons vlekvrye staal vaste balklep gesmede flensbalklep?

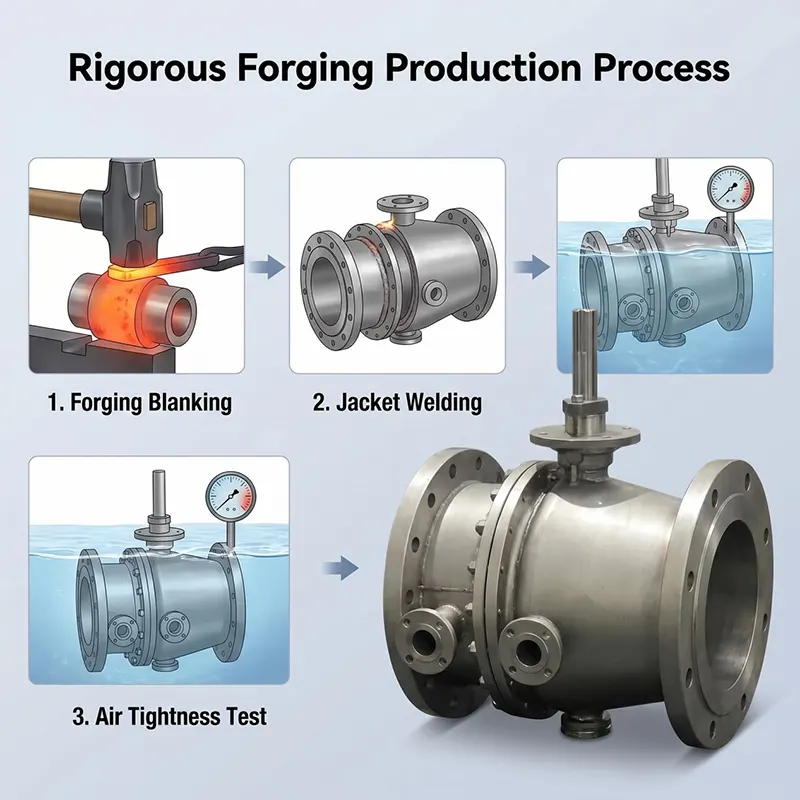

1. Neem volledige smeeproses aan, interne materiaal kompak sonder gietende porositeitsdefekte, pas hoëdruk swaardienspypleiding.

2. Trunnion-vaste bal-ontwerp verminder grootliks bedryfswringkrag vir groot grootte hoëdruk werkstoestande.

3. Streng materiaal inkomende inspeksie, elke klep slaag volle hidrostatiese en gas sitplek lekkasie toets voor aflewering.

4. Ondersteun sagte-seël en metaal hard-seël twee weergawes om verskillende temperatuur en medium eise te pas.

5. Ons bied volledige tegniese ondersteuning, tekeninghersiening en na-verkope leiding vir jou projek.

Aankoopgids

Verskaf asseblief onderstaande inligting wanneer u navraag stuur:

1. Nominale grootte en drukklas

2. Werksmedium, werklike werkstemperatuur

3. Seël tipe: sagte seël of metaal harde seël

4. Bedryfstipe (wurmrat / pneumaties / elektries, ens.)

5. Flens standaard & flens gesig tipe (RF / RTJ)

6. Spesiale vereiste: brandveilig, DBB-funksie, anti-korrosiebehandeling ens.

Ons ingenieur sal behoorlike voorstel bied volgens u werkstoestand.

Verpakking & Versending

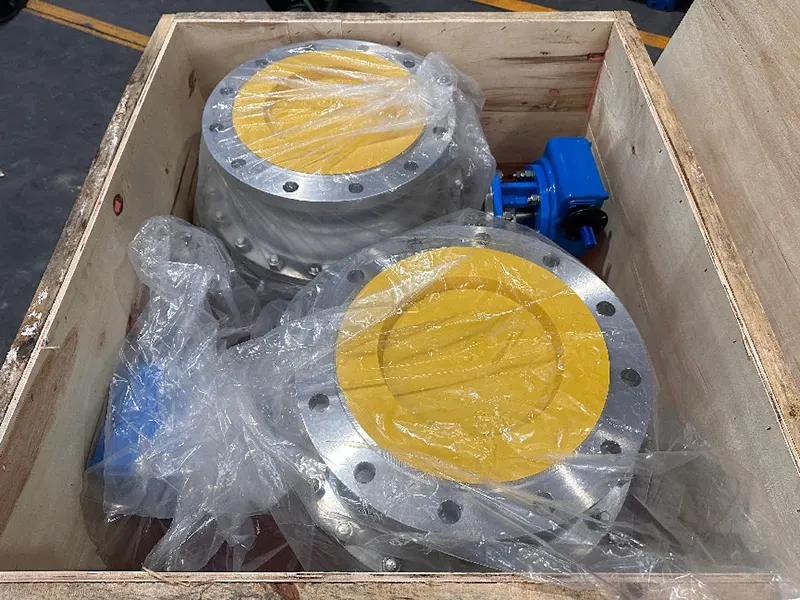

Elke klep sal skoongemaak en beskerm word voordat dit gepak word. Kleppoorte is verseël met plastiekdoppies om interne holte skoon te hou. Kleppe word verpak in soliede laaghoutkratte wat geskik is vir seevrag. Ons ondersteun EXW, FOB, CIF, DAP en ander handelsvoorwaardes. Goedere kan by aangewese hawe of pakhuis afgelewer word.

OEM & ODM

Ons aanvaar OEM en ODM bestellings. Ons kan liggaamsmateriaal, seëlmateriaal, flensstandaard, spesiale verlengingsstam, spesiale verf en logo-merk volgens klanttekening of tegniese vereiste aanpas. Buigsame MOQ vir projekbestellings.

Inspeksie & Toetsing

Elke klep gaan deur volle reeks inspeksie voor versending volgens API 598 standaard.

- Grondstof inkomende inspeksie: materiaal chemiese samestelling en meganiese eiendom kontrole, materiaal naspeurbaarheid rekord verskaf.

- Dop hidrostatiese toets: 1,5 keer gegradeerde druk vir klephuis en enjinkap.

- Sitpleklektoets: 1,1 keer gegradeerde druk, water of stikstofmedium.

- Visuele inspeksie, afmetingskontrole, verf- en oppervlakafwerkinginspeksie.

- Getuietoets deur derdeparty-instituut soos SGS, BV is aanvaarbaar op versoek van die kliënt.

- Volledige stel dokumente insluitend MTC-materiaaltoetssertifikaat, hidrotoetsverslag, sertifikaat van ooreenstemming kan verskaf word.

Installasie- en Onderhoudsgids

- Maak pypleiding deeglik skoon voor installasie om sweisslak, sand en puin skoon te maak, vermy skade aan seëlvlak.

- Monteer klep in die korrekte vloeirigting, draai flensboute dwars en eweredig vas.

- Moenie die klep in half oop posisie laat bly vir langdurige berging of werkstatus nie.

- Vir gereelde werking, hardloop volle slag oopmaak toemaak siklus periodiek om te verhoed dat seël vassit.

- Kontroleer flensverbinding, stampakking vir eksterne lekkasie tydens roetine-terreininspeksie.

- Vervang verslete seëlonderdele tydens beplande stilstand; gebruik bypassende seëlmateriaal vir jou werkmedium.

- Indien toegerus met aktuator, kontroleer aktuator wringkrag, limiet skakelaar status gereeld.

Na-verkope diens

-Waarborgtydperk: 12 maande waarborg vanaf die datum van versending, teen vervaardigingsdefekte.

-Ons bied tegniese ondersteuning, insluitend tekeninghersiening, parameterbevestiging en bedieningsleiding.

-Ons ingenieurspan beantwoord tegniese navrae binne 24 werksure.

-Onderdele (sitplekke, pakkies, stamverpakking) is beskikbaar vir herbestelling.

- Tegniese konsultasie op die terrein kan gereël word vir grootskaalse projekbestellings.

Let wel: Waarborg dek NIE skade wat veroorsaak word deur verkeerde installasie, verkeerde werking of onbehoorlike medium toestand nie.

Verwante aanbevole produkte

-Drywende balklep (2 stuk / 3 stuk vlekvrye staal balklep)

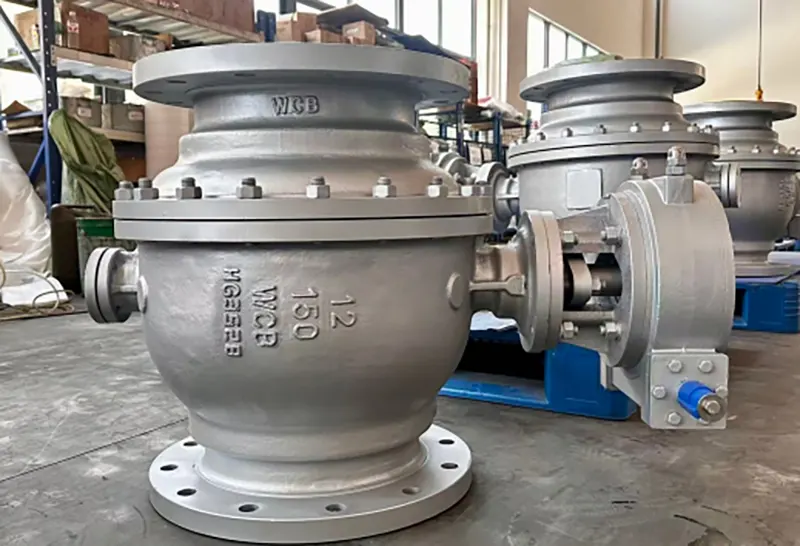

-WCB koolstofstaal vaste balklep

-Baadjie-geïsoleerde vaste balklep vir medium met hoë viskositeit

-Kogelklep met pneumatiese / elektriese volledige aktuatorstel

- Metaal harde-seël vaste balklep vir hoë temperatuur diens

Ons fabriekssterkte

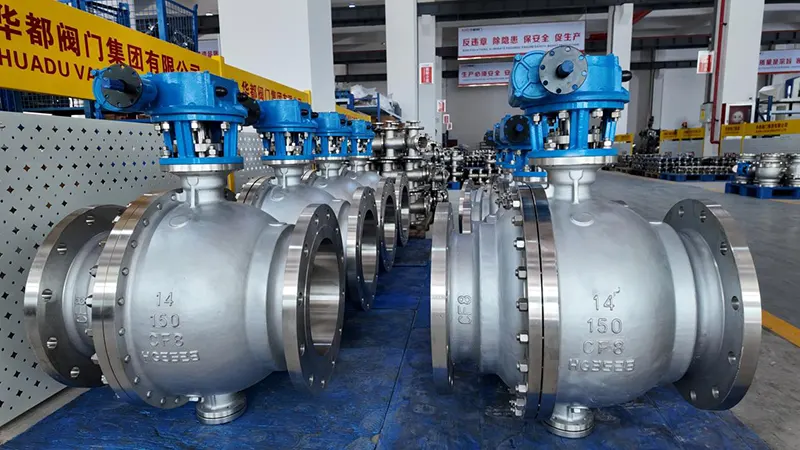

Huadu Valve Group is in Wenzhou China geleë en spesialiseer in industriële klepontwerp, smee, bewerking en montering. Ons besit volledige produksielyne, insluitend smeewerkswinkel, CNC-bewerkingswerkswinkel, monteerwerkswinkel en onafhanklike toetslaboratorium. Alle kritieke produksieprosesse word in huis voltooi, nie ten volle uitgekontrakteer nie. Ons het 'n ryk ervaring vir oorsese oliegas-, petrochemiese en watervoorsieningsprojekbestellings. Ons produkte word uitgevoer na Suidoos-Asië, Midde-Ooste, Europa en ander streke.

Skakel vir navraag

Stuur asseblief vir ons u gedetailleerde werkstoestandvereistes, insluitend grootte, druk, medium, temperatuur, tipe werking en spesiale vereistes. Ons tegniese span sal binnekort formele kwotasie vir jou evalueer en voorberei. Welkom voorbeeldbestelling en groot projeksamewerking.
