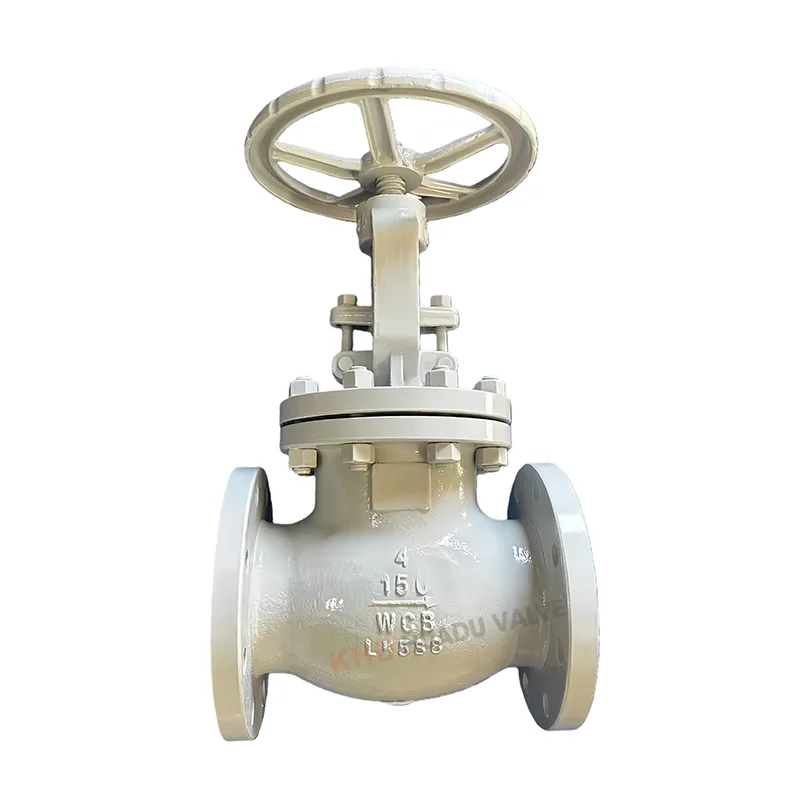

Die werkingsbeginsel en kenmerke van Globe Valve.

Werksbeginsel

Globe klep, ook bekend as 'n stopklep, is een van die mees gebruikte tipes kleppe. Dit is so gewild, want tydens die oopmaak- en toemaakproses is die wrywing tussen die seëloppervlaktes klein, dit is relatief duursaam, die openinghoogte is nie groot nie, die vervaardigingsproses is maklik en onderhoud is gerieflik. Dit is nie net geskik vir medium- en laedruk nie, maar ook vir hoë druk.

Die sluitingsbeginsel van Globe Valve is dat dit die druk van die klephefboom gebruik om die seëloppervlak van die klepskyf nou aan die seëloppervlak van die klepsitplek te laat heg en sodoende die vloei van die medium te voorkom.

Die Globe Valve laat die medium net in een rigting vloei en het 'n rigtingvereiste tydens installasie. Die strukturele lengte van dieGlobe klepis langer as dié van die hekklep. Terselfdertyd is die vloeistofweerstand hoog, en die seëlbetroubaarheid daarvan is nie sterk oor 'n lang tydperk van werking nie.

Eienskappe

(1)Die struktuur van dieGlobe klepis eenvoudiger as dié van die hekklep, en beide vervaardiging en onderhoud is geriefliker.

(2) Die seëloppervlak is nie geneig tot slytasie of krap nie. Dit het uitstekende seëlprestasie. Tydens die oopmaak- en toemaakproses is daar geen relatiewe gly tussen die klepskyf en die seëloppervlak van die klepliggaam nie. Daarom is nie slytasie of skrape ernstig nie, en die seëlprestasie is goed met 'n lang lewensduur.

(3) Tydens oopmaak en toemaak is die slag van die klepskyf klein, dus is die hoogte van die Bolklep kleiner as dié van die Hekklep, maar sy strukturele lengte is langer as dié van die Hekklep.

(4) Die oop- en toedraaimoment is groot, wat die operasie moeisaam maak en lank neem.

(5) Hoë vloeistofweerstand. As gevolg van die kronkelende pad van die medium in die klepliggaam, is die vloeistofweerstand hoog, wat lei tot aansienlike kragverbruik.

(6) Wanneer die nominale druk PN van die mediumvloeirigting ≤ 16 MPa is, is die normale vloeirigting opwaarts vanaf die onderkant van die klepskyf; wanneer die nominale druk PN ≥ 20 MPa is, is die normale vloeirigting afwaarts vanaf die bokant van die klepskyf. Dit is om die seëlprestasie te verbeter. Tydens gebruik kan die medium van die Globe Valve net in een rigting vloei en kan nie die vloeirigting verander nie.

(7) Wanneer dit heeltemal oop is, is die klepskyf dikwels onderhewig aan erosie.

Die klepsteel-as van Globe Valve is loodreg op die seëloppervlak van die klepsitplek. Die slag om die klep oop of toe te maak is relatief kort, en dit het 'n baie betroubare snyaksie, wat hierdie tipe klep geskik maak vir gebruik as 'n afsny of regulering en smoor van die medium.
